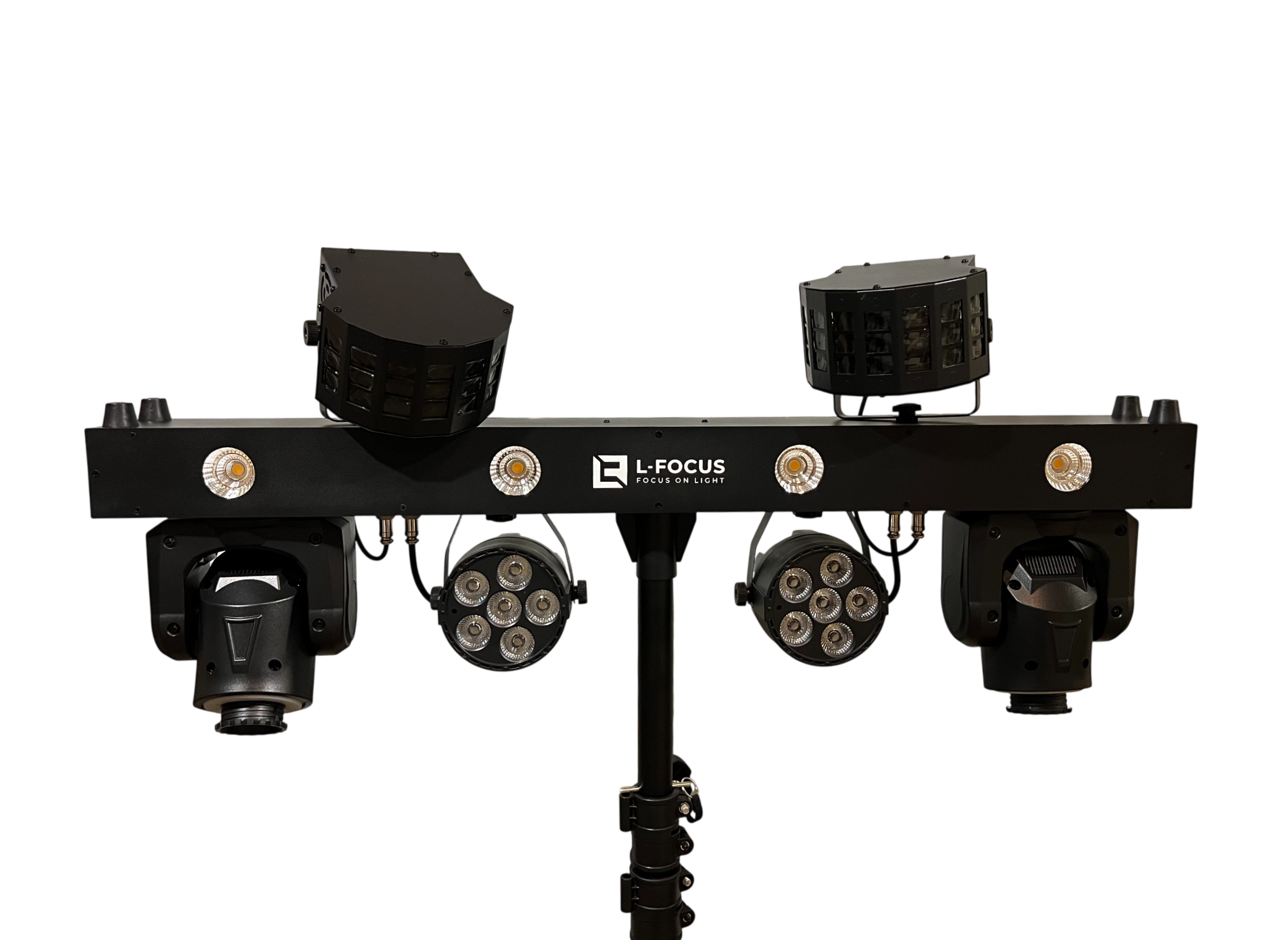

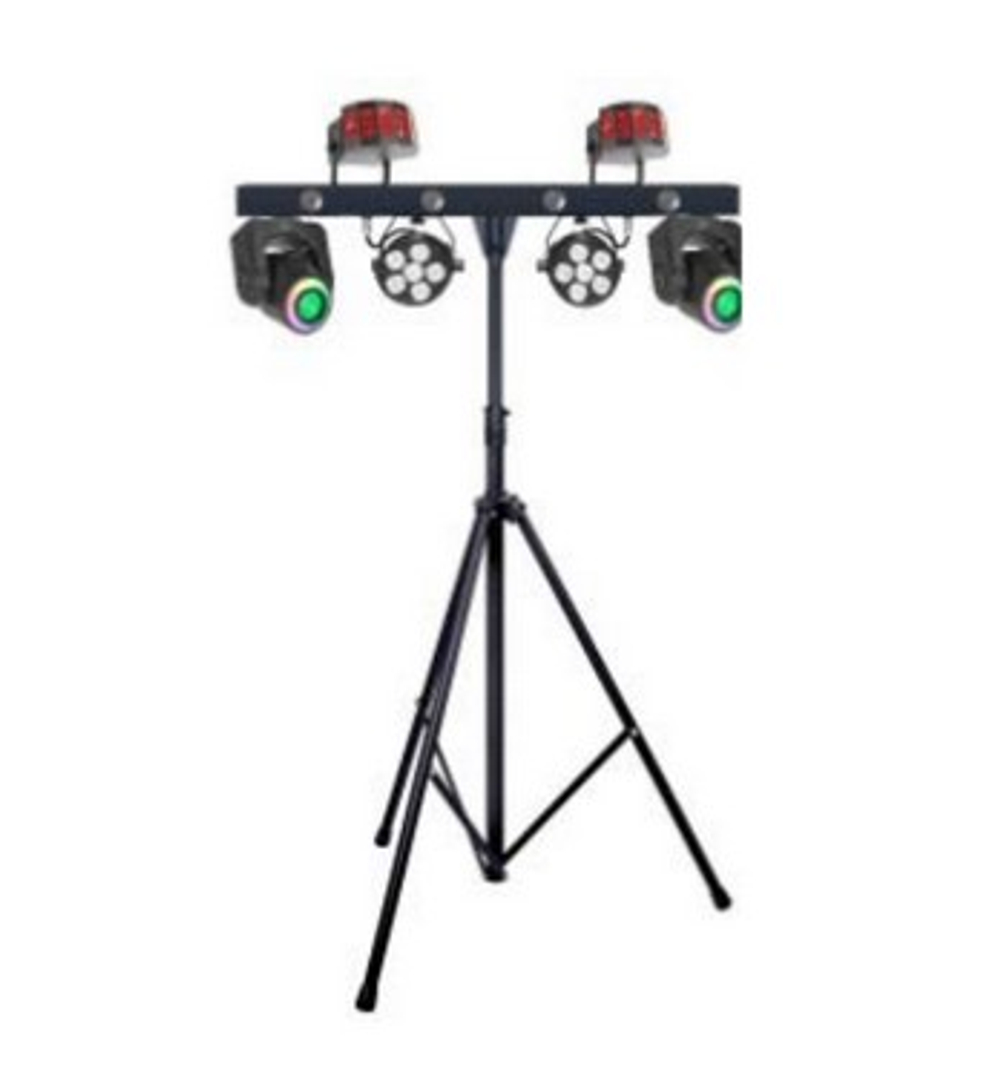

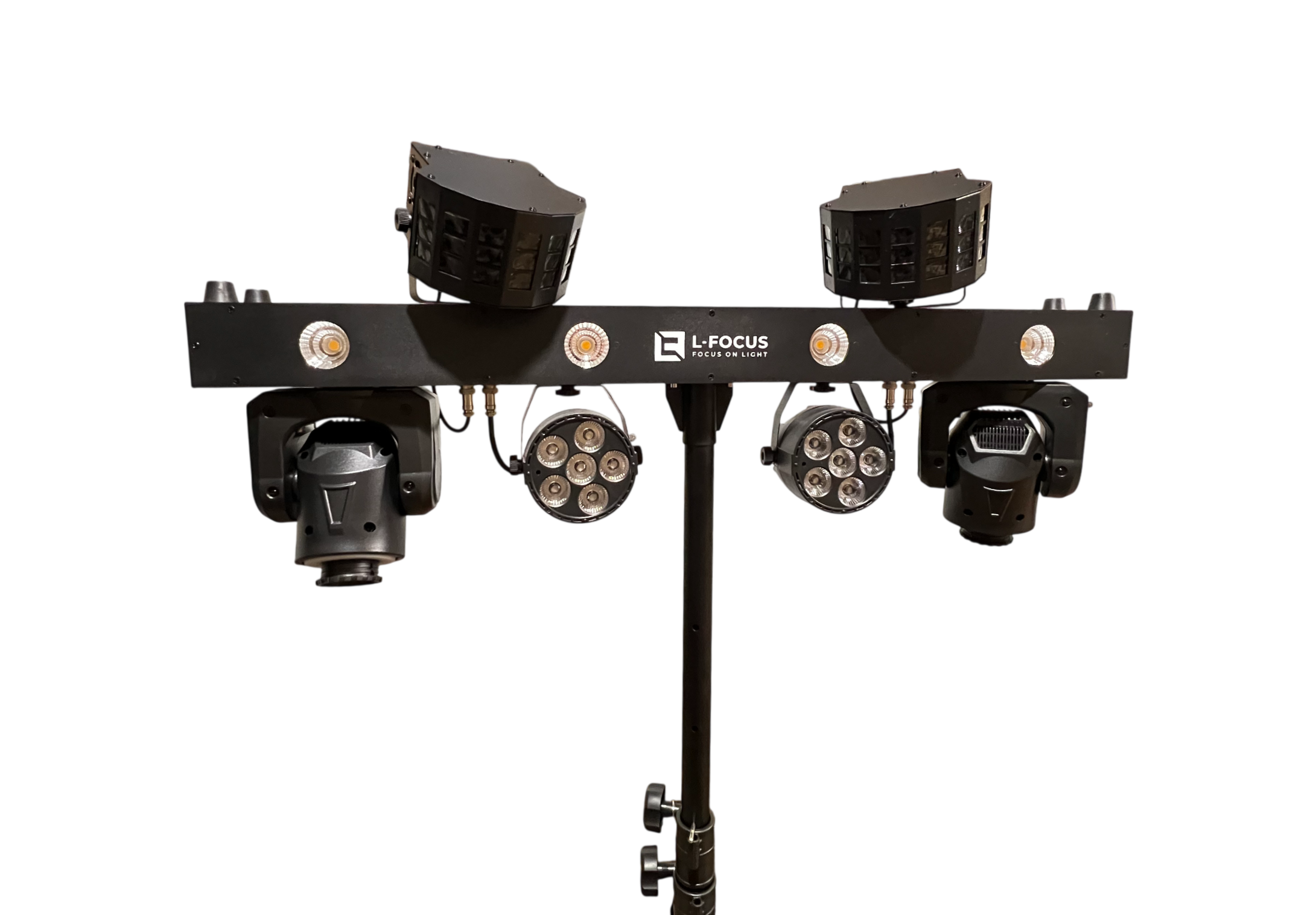

LCB803 — это готовый световой комплект, в котором несколько типов приборов собраны на одной горизонтальной штанге и подключены к единому блоку питания с DMX-управлением. В комплект входят два поворотных прожектора с гобо и колесом цветов, два PAR-прожектора с RGBW-светодиодами, два Derby-эффекта (Butterfly) и четыре встроенных стробоскопных светодиода в корпусе штанги. Всё это устанавливается на телескопическую стойку высотой до 2,4 м, которая входит в комплект поставки.

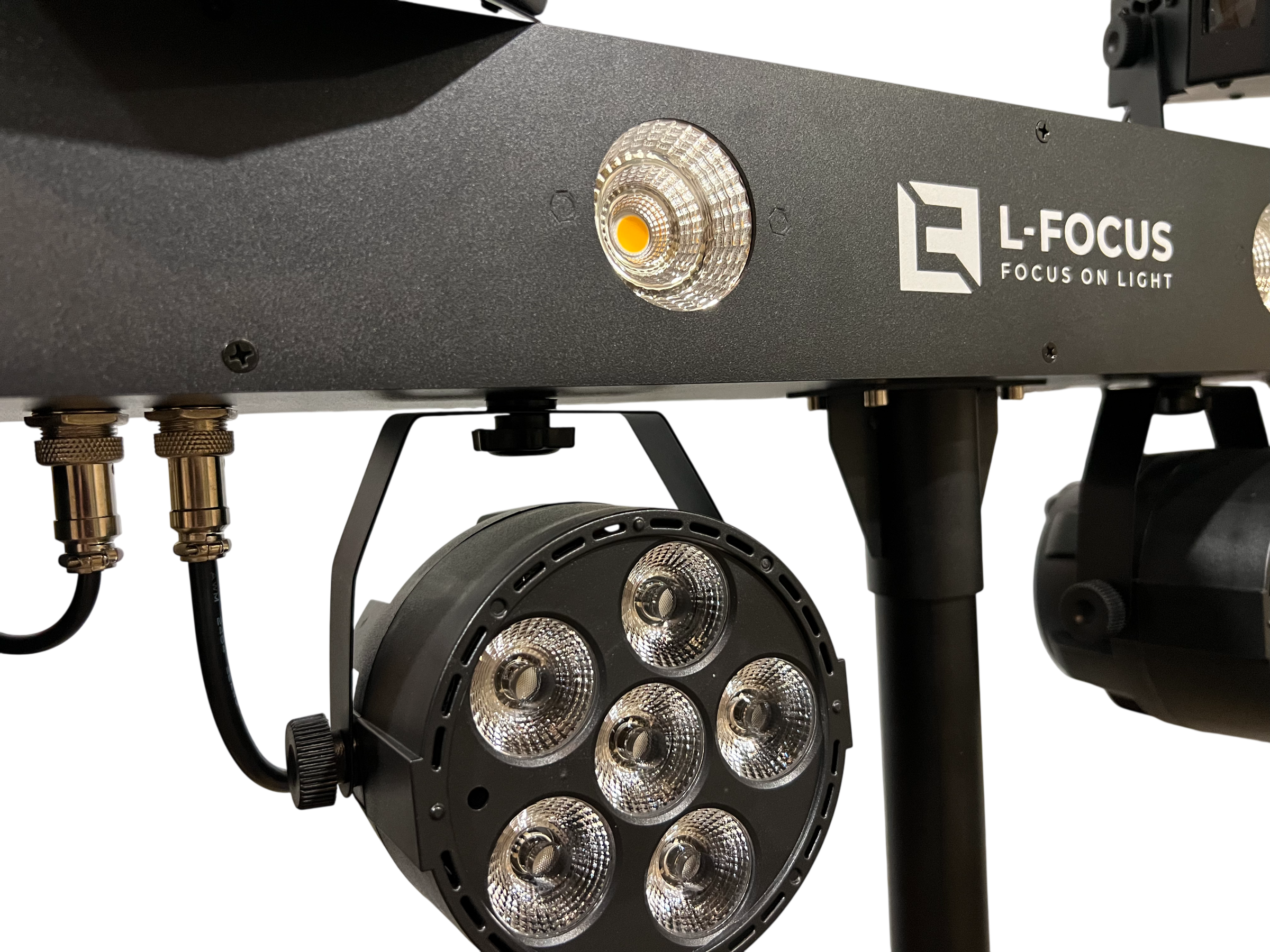

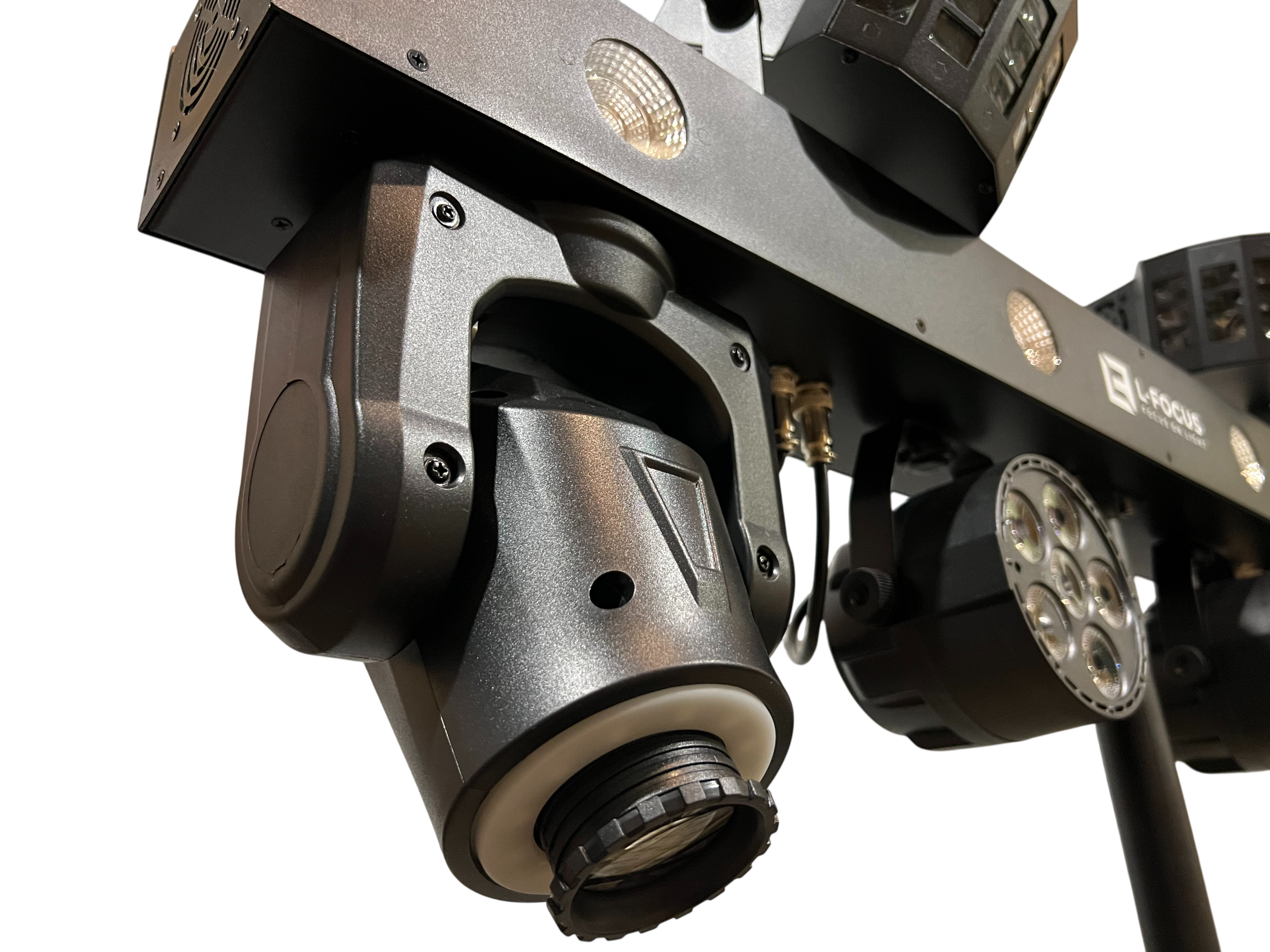

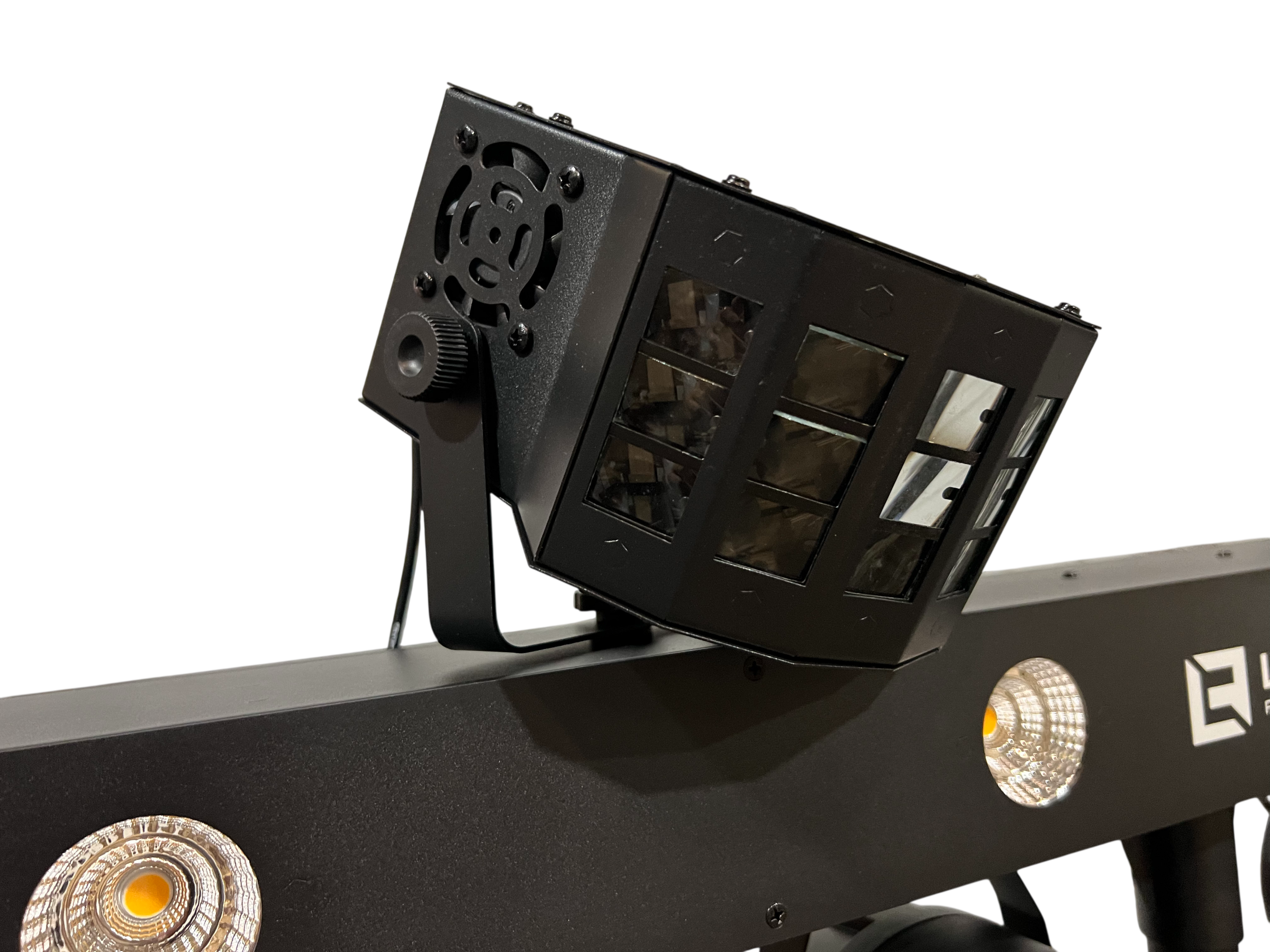

Поворотные прожекторы (Spot) работают на белом светодиоде мощностью 30 Вт и оснащены колесом гобо и колесом цветов с моторным приводом. Угол поворота по горизонтали составляет 540°, по вертикали — 270°. Управление положением осуществляется через DMX, точная настройка возможна в расширенных режимах каналов. PAR-прожекторы используют светодиоды RGBW (красный, зелёный, синий, белый), что позволяет получать широкую палитру оттенков смешением каналов. Derby-эффекты формируют характерный рисунок расходящихся лучей, управляемый скоростью вращения двигателя и цветом через отдельные каналы DMX.

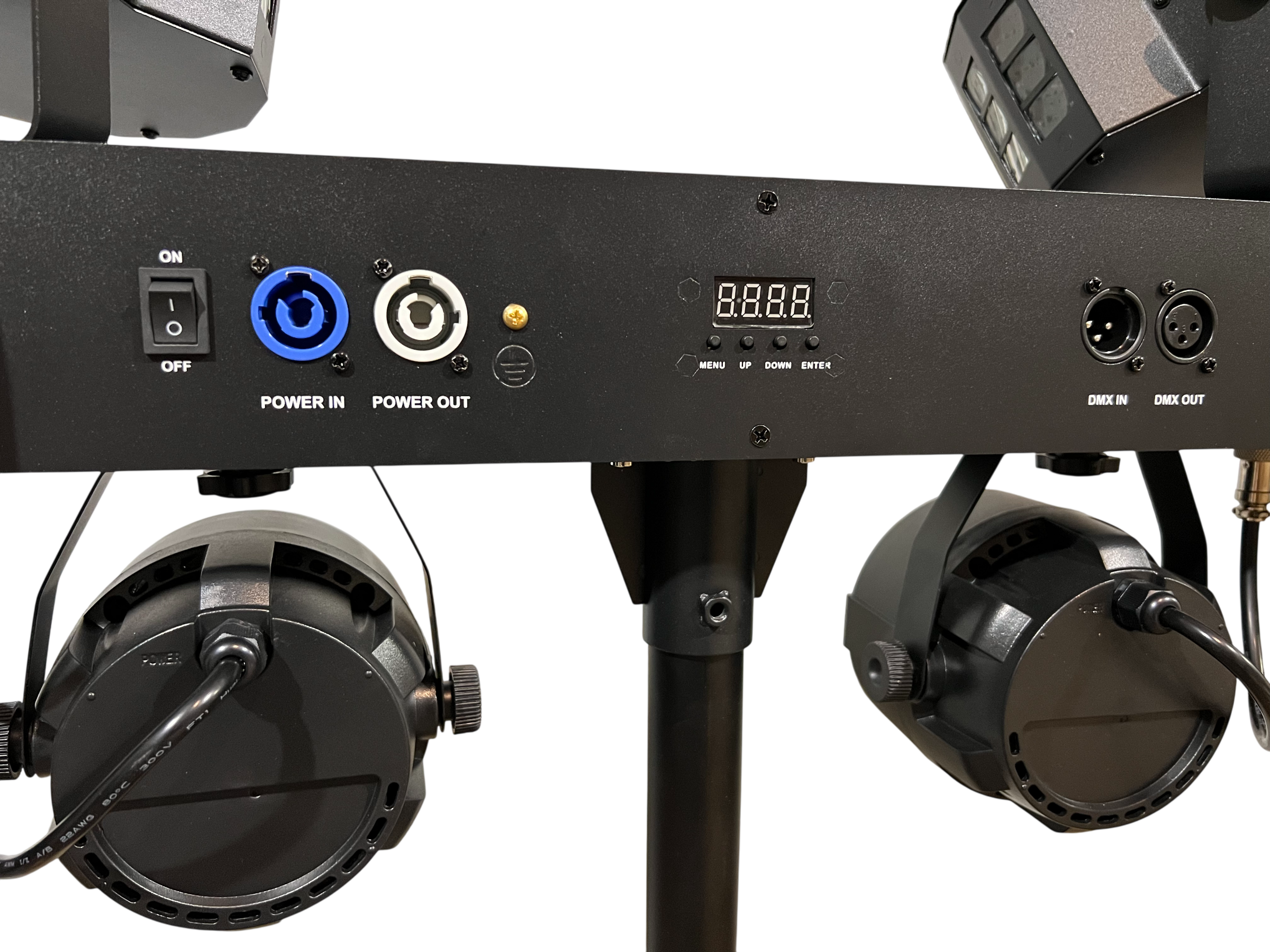

Штанга имеет встроенный блок управления с четырёхзначным цифровым дисплеем и кнопками навигации по меню. Через меню устанавливается DMX-адрес, выбирается количество каналов, режим работы, скорость автономных программ и чувствительность к звуку. На задней панели расположены разъёмы Powercon для ввода и транзита питания, а также разъёмы XLR для приёма и передачи сигнала DMX512.
Комплект рассчитан на применение в небольших клубах, на концертных площадках, корпоративных мероприятиях и выездных выступлениях. Единый кабель питания и общий DMX-вход упрощают подключение: всё оборудование комплекта управляется с одного контроллера без дополнительной коммутации между приборами.
Технические характеристики
Питание: AC 110–240 В, 50/60 Гц
Потребляемая мощность: 200 Вт
Источники света:
Spot (GOBO): 2 × 30 Вт, белый светодиод
PAR (WASH): 6 × 10 Вт, RGBW 4-в-1
Derby (Butterfly): 2 × 12 Вт, RGBW 4-в-1
Стробоскоп: 4 × 10 Вт, белый светодиод (встроен в штангу)
Угол поворота моторизованного прожектора по горизонтали (Pan): 540°
Угол поворота моторизованного прожектора по вертикали (Tilt): 270°
Диммирование: 0–100%, линейное
Протокол управления: DMX512
Количество каналов DMX: 19, 34 или 61 (выбирается в меню)
Диапазон DMX-адресов: 001–512
Разъёмы DMX: XLR (вход и выход)
Разъёмы питания: Powercon (вход и транзитный выход)
Стойка в комплекте: телескопическая, высота до 2,4 м
Страна производства: Китай
Режимы управления
Auto (автономный режим): прибор воспроизводит встроенные световые программы без подключения контроллера. Скорость программ регулируется в меню (0–100).
Sound (управление звуком): встроенный микрофон анализирует уровень звука в помещении и синхронизирует световые эффекты с ритмом музыки. Чувствительность регулируется в меню (0–100).
Slave (ведомый, управление с DMX-консоли): прибор принимает команды по протоколу DMX512 от внешнего контроллера. DMX-адрес задаётся вручную через меню.

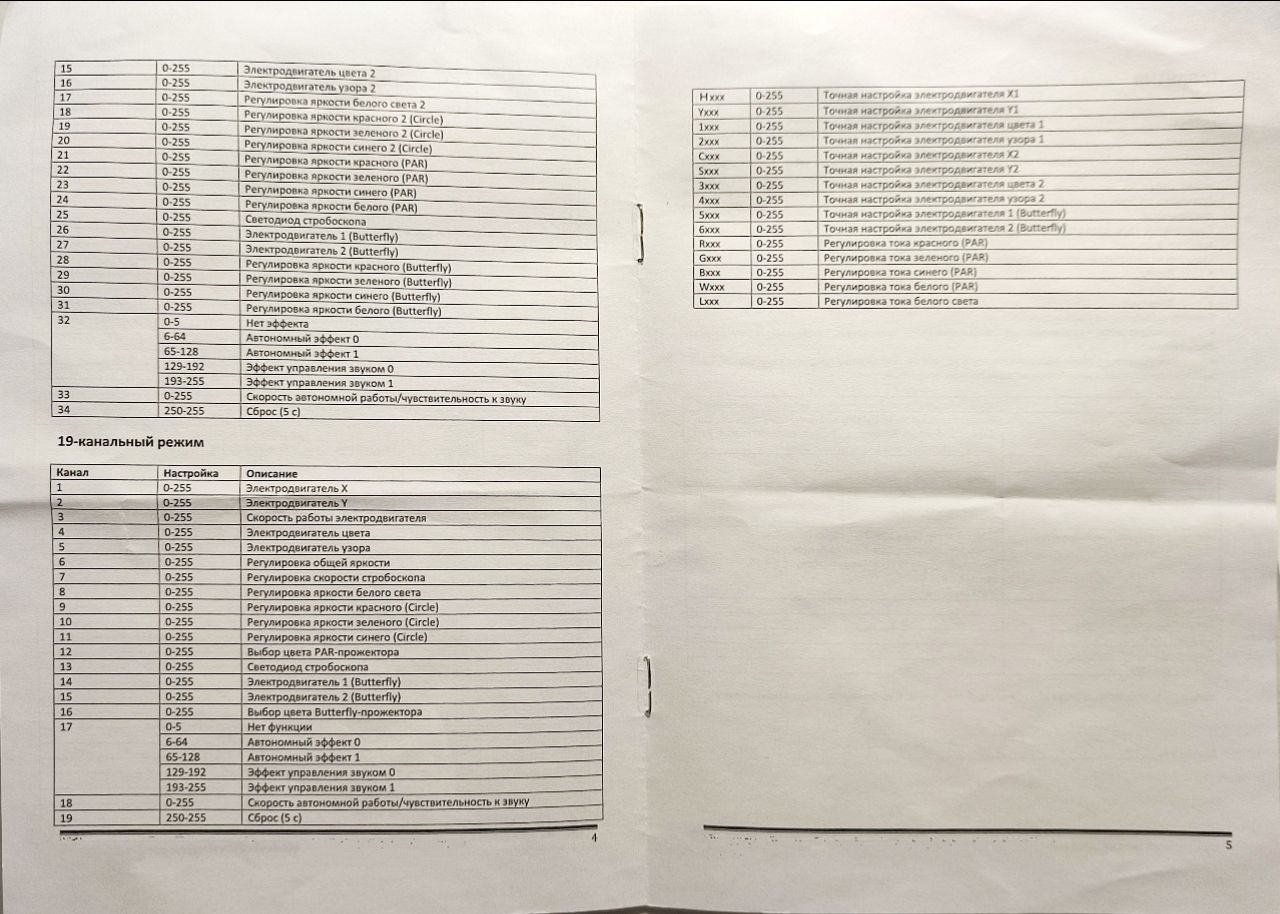

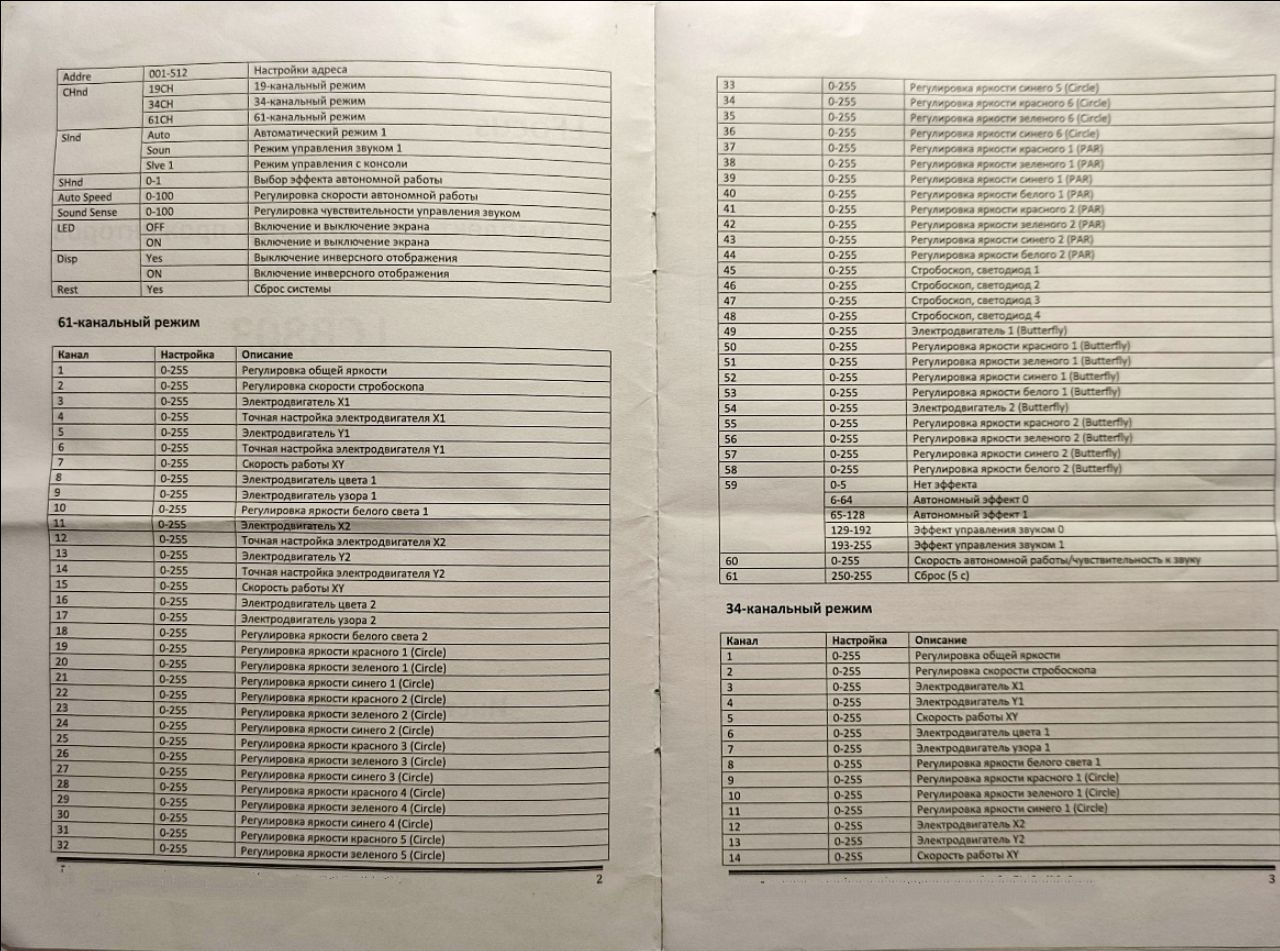

Режимы каналов DMX
19-канальный режим: управление всеми секциями комплекта в обобщённом виде — одна пара Moving Head управляется как единый прибор, PAR и Derby управляются по одному каналу выбора цвета без покомпонентной регулировки. Подходит для базового управления с простого контроллера.
34-канальный режим: два Moving Head управляются раздельно по осям X и Y, цвет и гобо — отдельно для каждого. PAR-прожекторы управляются общим набором каналов RGBW. Derby-эффекты управляются раздельно по двигателю и цвету. Стробоскоп выведен на отдельный канал.
61-канальный режим: полное покомпонентное управление. Каждый Moving Head имеет отдельные каналы для грубой и точной настройки осей X и Y, цвета и гобо. PAR-прожекторы управляются раздельно по каналам R, G, B, W для каждого из двух приборов. Каждый Derby-эффект управляется отдельным двигателем и отдельными каналами цвета. Стробоскопы для четырёх светодиодов управляются независимо. Канал 61 используется для сброса (значение 250–255 удерживать 5 секунд).
